產品詳情

液氮罐自動補液套件是通過自增壓液氮罐的自動動作，進行自動補液給普通儲存型液氮罐進行自動補液的套裝產品，該套件產品包括：電磁閥1個，定制液氮罐蓋塞1個，管路1個，控制儀表1個，液位計（與液氮罐蓋塞整合）1個，補液液氮罐1臺。

產品介紹
BD-1200B型液氮自動補液系統由175升液氮罐和補液液氮罐，以及一套自動化液氮罐補液系統組成，由自動化的液氮罐補液系統控制補液罐體的自動化操作，根據儲存型液氮罐的內部液位情況，進行液氮的自動補充。
該系統由精確控制的低溫智能閥門組件系統和簡便易控的人機界面組成?？刂埔旱某蜏仉姶砰y體和監控儲存罐液位的精確液位計在系統下配合，控制程序設定的安全液位。系統人機界面使用液晶大屏幕終端，細節更多功能可根據客戶需求定制，也可定制相關罐體自動出液的控制程序。

產品功能：
1.    可設定自動手動補液，可在系統內人為干預電磁閥操作開闔
2.    配合液氮儲存罐進行智能化配套使用。
3.    可進行多罐體補液，或2套補液罐自動切換補液。

技術優勢：
1.    控制系統使用液晶大屏幕直觀模式操作
2.    采用超低溫電磁閥
3.    編程器采用西門子PLC
4.    遠程報警功能
5.    自增壓液氮罐的液位監測及報警功能


一 補液液氮罐

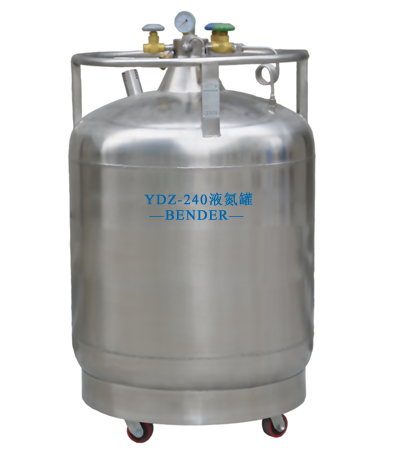

YDZ-240補液液氮罐
型號：    YDZ-240
幾何容積：252L
有效容積：240L
外徑：    706mm
高度：    1480mm
空重：    124kg
滿重：    316kg
工作壓力：＜0.1Mpa
日蒸損率：1.1%
輸 液 量：≥8（L/Min）

















自增壓液氮罐是利用罐內少量液氮汽化產生壓力，使容器能自動排放液氮，從而為其他容器進行液氮的補充。主要用于運輸和貯存液體介質，亦可作為其它制冷裝置的冷源。可配液氮罐監控終端和監控軟件，可實現對液氮液位、壓力等數據的遠程傳輸，實現低液位、超壓力遠程報警，也可手動遠程增壓和控制補液。目前廣泛用于模具行業、畜牧業、醫藥、半導體、食品、低溫化工、航空航天、軍事等行業和領域。

產品特性：
① 獨特頸口設計，蒸發損失率低；
② 具有保護性的操作環；
③ 具有完善的安全結構；
④ 不銹鋼罐體；
⑤ 帶腳輪以方便移動；

產品優勢：
①     標配液位計
② 可實現信號遠程傳輸
③ 可配低溫穩壓器
④ 可配低溫電磁閥
⑤ 可配置全自動補液功能

二  液氮罐（儲存罐）

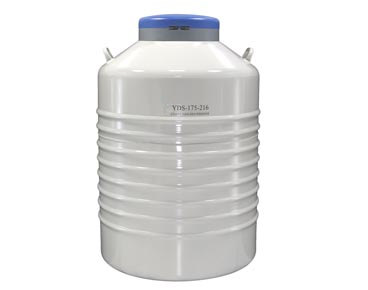

YDS-175-216液氮罐
型號                                YDS-175-216
幾何容積 （L）                     175
空重 （Kg）                         75
口徑 （mm）                         216
外徑 （mm）                         681
高度 （mm）                         1040
靜態液氮蒸發量（ L/D）               0.95
靜態液氮保存期                  184
方提桶    方提桶數量 （ea）           6個
    方提桶尺寸 （mm）              142×144
    方提桶層數 （ea）                  10
    儲存樣本數量 （ea）               6000
可選鎖蓋                     標配鎖蓋
可選智能監控儀               √

國標：GB/T 5458-2012

產品特點：
●采用高強度鋁合金制造
●外殼采用噴塑技術，克服了傳統噴漆掉渣的缺點
●可配鎖蓋，保證樣品的安全性
●可配運輸車，方便容器移動
●配有保護套，保護罐體
●不低于五年的使用壽命
應用范圍：
主要用于需要長期保存生物樣本但需要頻繁提取樣本的場合; 液氮自動補液系統

















三 液氮自動補液系統
液氮罐補液系統由電磁閥，數顯遠傳液位計，主控PLC系統組成。
